A manga deve ser fabricado a partir irradiado, termicamente estabilizado e chama retardada modificado composto de poliolefinas que não contém halogênios ou cádmio na formulação.

Faixa de aplicação

Ambiente industrial; Rail & transporte de massa; Aeroespacial e defesa, Marinho;

Faixa de temperatura operacional

-40 --- + 125 ℃

Temperatura mínima de recuperação

+ 85 ℃

Temperatura máxima de armazenamento

+ 50 ℃

Taxa de encolhimento

2: 1, 3: 1

Cor

Branco, amarelo, a outra cor está disponível se requisitado

Modo de impressão

Impressão de um único lado e dobro tomou partido impressão formatos disponíveis

Modo fornecido

Qualquer tipo ou formato de escada contínua tipo está disponível

Impressoras recomendadas

Impressora de transferência térmica

Fitas recomendadas

Fita de resina wo-80500bk, preto, 100 milímetros (largura) * 300m (comprimento)

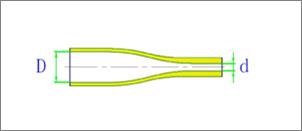

Dimensões do produto

Taxa de encolhimento-2X

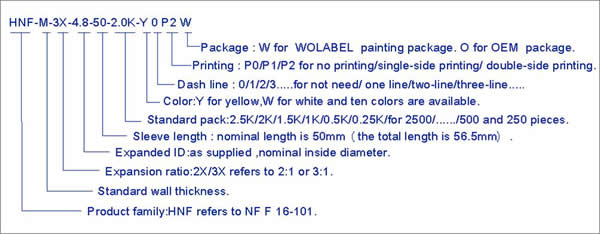

Número da peça

Como Fornecido (mm)

Após a recuperação (mm)

ID(D)

Achatar largura (w)

Double Wall Espessura

ID(D)

Espessura de parede única

HNF-M-2X-1.6-50-2.5K-Y0P0O

2.00±0.20

3.7±0.3

0.48±0.10

≤0.79

0.45±0.06

HNF-M-2X-2.4-50-2.5K-Y0P0O

2.79±0.20

5.0±0.3

0.48±0.10

≤1.18

0.49±0.06

HNF-M-2X-3.2-50-2.0K-Y0P0O

3.64±0.23

6.3±0.4

0.48±0.10

≤1.59

0.51±0.06

HNF-M-2X-4.8-50-2.0K-Y0P0O

5.26±0.25

8.9±0.4

0.49±0.10

≤2.36

0.54±0.06

HNF-M-2X-6.4-50-1.5K-Y0P0O

6.92±0.28

11.5±0.4

0.50±0.10

≤3.18

0.56±0.06

HNF-M-2X-9.5-50-1.0K-Y0P0O

10.2±0.32

16.7±0.5

0.51±0.11

≤4.75

0.59±0.06

HNF-M-2X-12.7-50-1.0K-Y0P0O

13.5±0.36

21.8±0.6

0.52±0.11

≤6.35

0.60±0.07

HNF-M-2X-19-50-0.5K-Y0P0O

20.1±0.40

32.2±0.6

0.53±0.11

≤9.53

0.62±0.07

HNF-M-2X-25-50-0.5K-Y0P0O

26.7±0.45

42.5±0.7

0.55±0.12

≤12.7

0.63±0.07

HNF-M-2X-38-50-0.5K-Y0P0O

39.8±0.51

63.2±0.8

0.57±0.12

≤19.1

0.64±0.07

HNF-M-2X-51-50-0.25K-Y0P0O

53.0±0.56

83.9±0.9

0.58±0.13

≤25.4

0.64±0.08

HNF-M-2X-76-50-0.25K-Y0P0O

79.4±0.56

125.3±1.0

0.59±0.13

≤38.1

0.64±0.09

Taxa de encolhimento-3X

Número da peça

Como Fornecido (mm)

Após a recuperação (mm)

ID(D)

Achatar largura (w)

Double Wall Espessura

ID(D)

Espessura de parede única

HNF-M-3X-1.6-50-2.5K-Y0P0O

2.00±0.20

3.7±0.3

0.47±0.10

≤0.53

0.52±0.06

HNF-M-3X-2.4-50-2.5K-Y0P0O

2.79±0.20

5.0±0.3

0.47±0.10

≤0.79

0.57±0.06

HNF-M-3X-3.2-50-2.0K-Y0P0O

3.64±0.23

6.3±0.4

0.48±0.10

≤1.06

0.61±0.06

HNF-M-3X-4.8-50-2.0K-Y0P0O

5.26±0.25

8.9±0.4

0.49±0.10

≤1.59

0.67±0.06

HNF-M-3X-6.4-50-1.5K-Y0P0O

6.92±0.28

11.5±0.4

0.50±0.10

≤2.36

0.71±0.06

HNF-M-3X-9.5-50-1.0K-Y0P0O

10.2±0.32

16.7±0.5

0.52±0.11

≤3.18

0.77±0.06

HNF-M-3X-12.7-50-1.0K-Y0P0O

13.5±0.36

21.8±0.6

0.53±0.11

≤4.75

0.80±0.07

HNF-M-3X-19-50-0.5K-Y0P0O

20.1±0.40

32.2±0.6

0.55±0.11

≤6.35

0.84±0.07

HNF-M-3X-25-50-0.5K-Y0P0O

26.7±0.45

42.5±0.7

0.56±0.12

≤8.47

0.86±0.07

HNF-M-3X-38-50-0. 5K-Y0P0O

39.8±0.51

63.2±0.8

0.57±0.12

≤12.9

0.89±0.07

HNF-M-3X-51-50-0.25K-Y0P0O

53.0±0.56

83.9±0.9

0.57±0.13

≤17.2

0.90±0.08

HNF-M-3X-76-50-0.25K-Y0P0O

79.4±0.56

125.3±1.0

0.57±0.13

≤25.8

0.92±0.09

A informação de pacote

Ordenação Size (RSFR-M-2X / 3X)

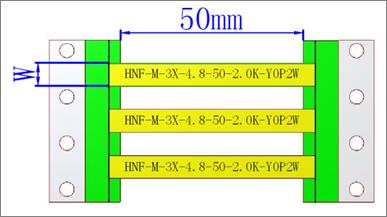

Escada Tipo de formato

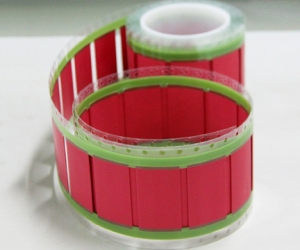

Tipo contínua

A & B-pequena caixa de embalagem (PCS / Box)

A-Paper carretel de embalagem (m / reel)

B-carretel plástico de embalagem (m / reel)

Φ1.6

2500

50

25

Φ2.4

2500

50

25

Φ3.2

2000

100

25

Φ4.8

2000

100

25

Φ6.4

2000

100

25

Φ9.5

1000

100

25

Φ12.7

1000

100

25

Φ19

500

100

25

Φ25

500

100

25

Φ38

500

50

25

Φ51

250

50

25

Φ76

250

50

—

BL

Br

R

Or

Y

G

Blu

V

Gr

W

Cor

Preto

Castanho

Vermelho

laranja

Amarelo

Verde

Azul

Violeta

Cinzento

Branco
