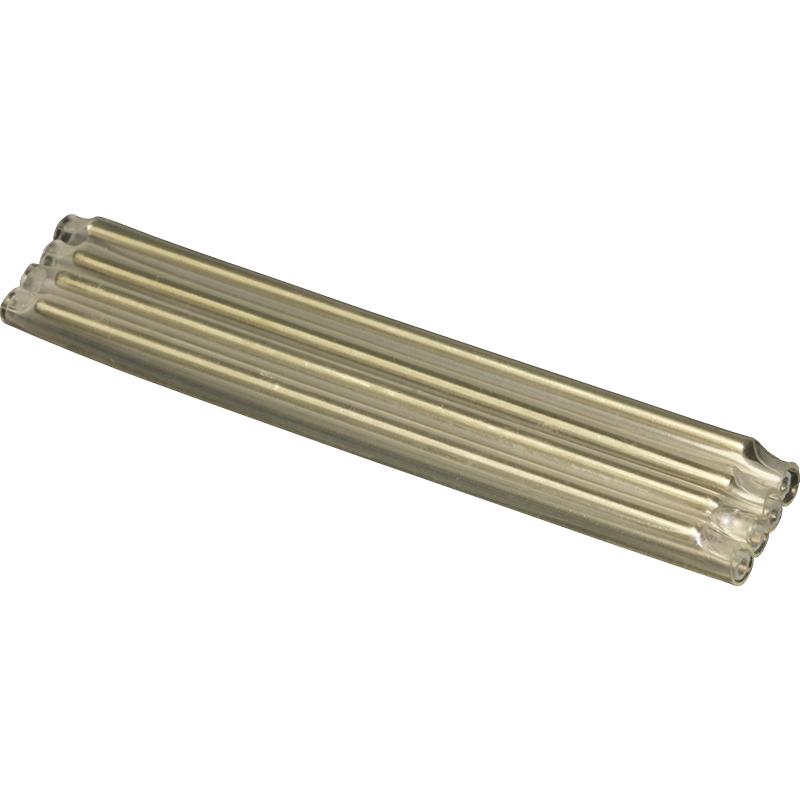

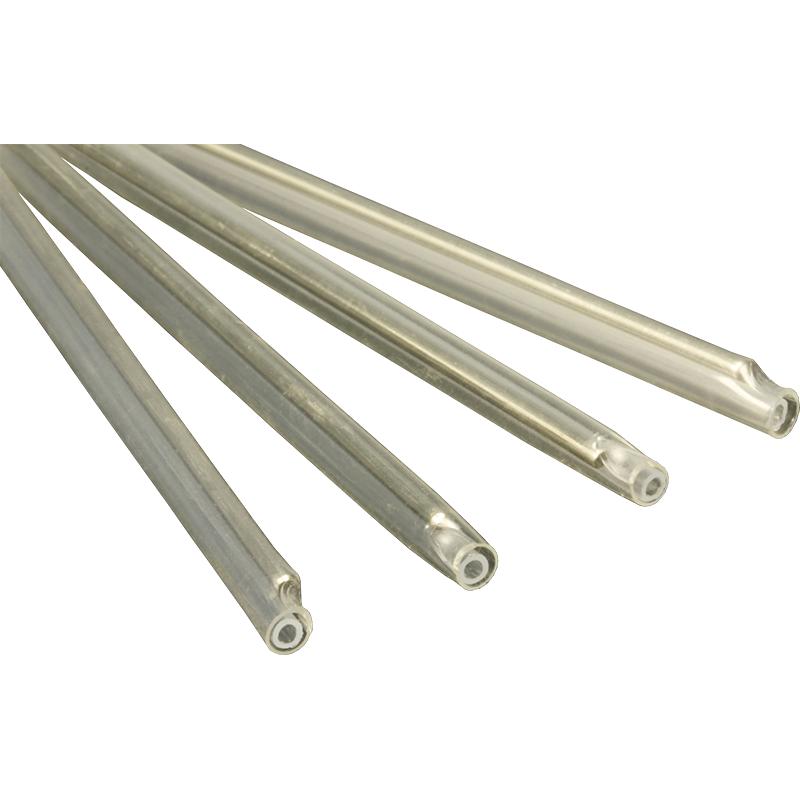

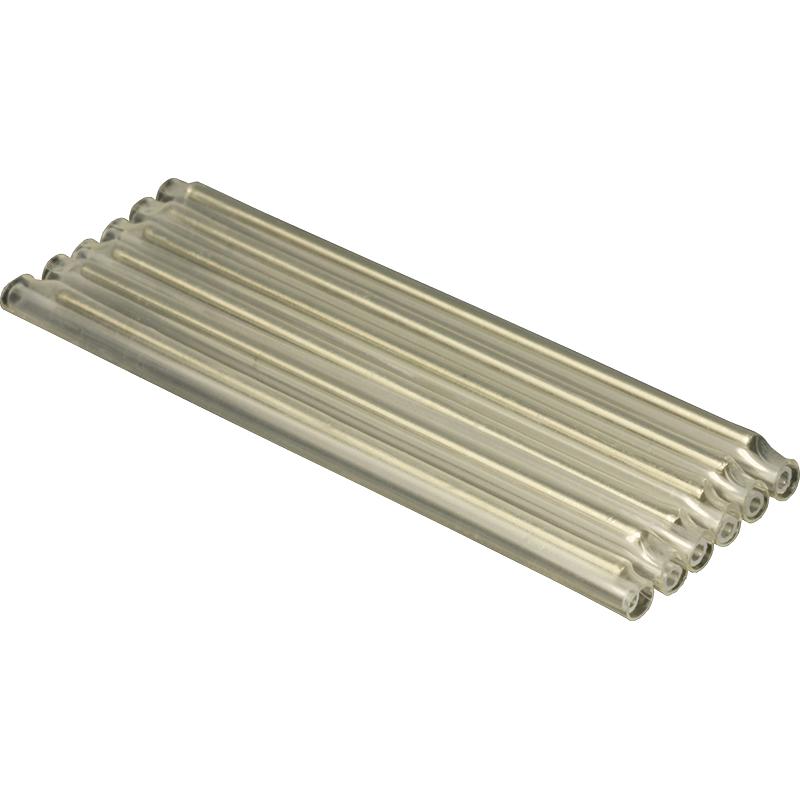

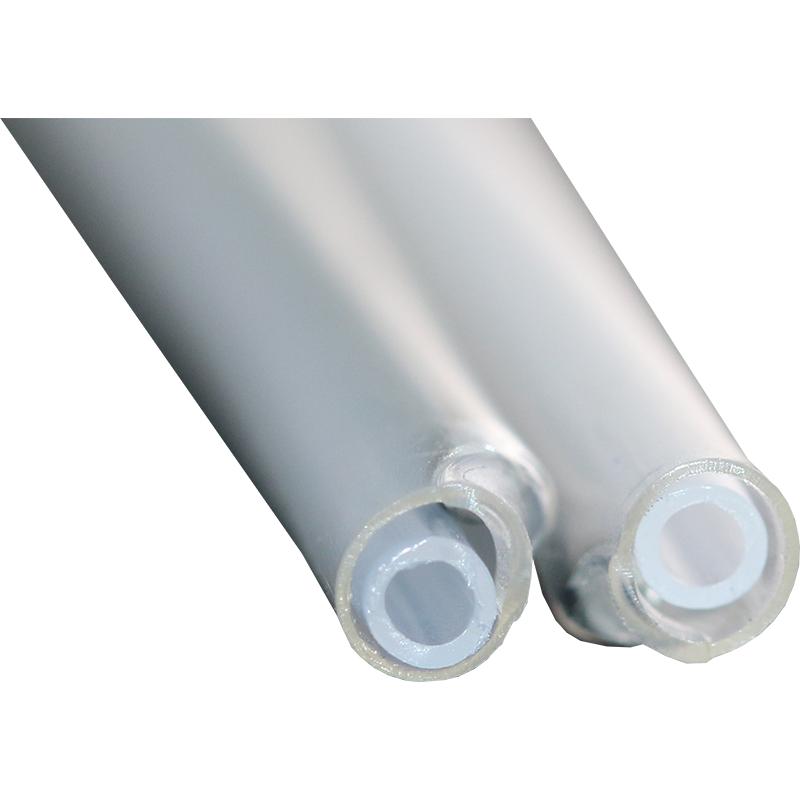

光纤连接管
光纤热缩管，俗称光纤接子，学名：光纤接续热缩式保护管，或光纤熔接保护热缩管，是光纤接续保护元件。专为FTTH光纤到户工程而设计，用热熔接的方式，能够将皮线光缆之间或是皮线光缆和单芯跳纤之间全部熔接在套管内。广泛用于光缆接头盒、光缆终端盒、ODF箱、宽带网络箱、光缆交接箱、光缆分结盒等通信产品的熔接。
产品类别
- 产品->热缩材料->其他产品
行业专用
- 通迅行业专用产品
应用描述
- 应用于通信行业
产品特点：
l 收缩温度低，热熔速度非常快
l 钢针使得熔接后的机械强度高大大提高，对光纤接合处提供强度和防护，密封结构使接续具备良好的耐温度、湿度性能
l 衰减几乎为零，信号更稳定，传输速度更快
l 操作简单，降低安装时损伤光纤的危险
产品参数：
项目 | 试验方法 | 典型数据 |
工作温度范围 Temperature | IEC 216 | -55℃~100℃ |
拉伸强度 Tensile strength | ASTM D 2671 | 18MPa |
断裂拉伸率 Elongation at Break | ASTM D 2671 | 700% |
密度 Density | ISO R1183D | 0.94g/cm³ |
纵向收缩率 Longitudinal Change | ASTM D 2671 | ±5% |
规格表：
型号 | 不锈钢钢针(无磁) | 热熔管 | 收缩后外径 | 器件长度 L | |
直径d | 长度 | 内径 | |||
小型光纤保护套管 | 1.0 | 55 | 0.5 | 2.0 | 60 |
1.0 | 45 | 0.5 | 2.0 | 50 | |
1.0 | 40 | 0.5 | 2.0 | 45 | |
1.0 | 35 | 0.5 | 2.0 | 40 | |
标准光纤保护套管 | 1.2 | 55 | 1.3 | 2.5 | 60 |
1.2 | 45 | 1.3 | 2.5 | 50 | |
1.2 | 40 | 1.3 | 2.5 | 45 | |
1.2 | 35 | 1.3 | 2.5 | 40 | |
大号光纤保护套管 | 1.5 | 55 | 1.5 | 3.0 | 60 |
1.5 | 50 | 1.5 | 3.0 | 55 | |
1.5 | 45 | 1.5 | 3.0 | 50 | |
1.5 | 40 | 1.5 | 3.0 | 45 | |
1.5 | 35 | 1.5 | 3.0 | 40 | |
