l 热缩倍率：2:1
l 起始收缩温度：≥+84℃
l 完全收缩温度：≥+120℃
l 工作温度：-55℃~+125℃
l 环保、强度高、弹性、阻燃
l 环保认证：RoHS
性能 | 指标 | 测试标准 |
拉伸强度 | ≥8 Mpa | GB/T1040 |
断裂伸长率 | ≥300% | GB/T1040 |
热老化后拉伸强度 | ≥6.4 Mpa | GB/T1040，GB/T7141 |
热老化后断裂伸长 | ≥100% | GB/T1040，GB/T7141 |
径向收缩率 | ≥50% | |
轴向收缩率 | Φ20~Φ30≤5%； Φ40~Φ50≤8%； Φ60以上≤15% | |
热冲击 | 不开裂、不流淌 | JB7829附录D (160℃×4h) |
耐低温性能 | 不开裂 | (-40℃下) |
阻燃试验(氧指数O.I) | ≥28 | GB/T2406 |
击穿强度 | ≥15kV/mm | GB/T1408.1 |
体积电阻率 | ≥4.3×1014Ω·cm | GB/T1410 |
硬度(邵氏A) | ≤90 | GB 2411 |

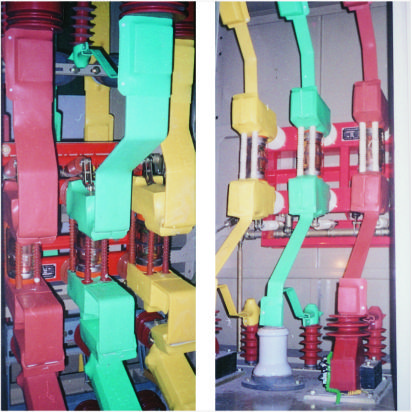

*该项指标在进行该项指标试验时，适用于10kV母排，必须将产品均匀收缩在母排上，平行段长度要≥1200mm。
电气性能 | |||||
项目 | 单位 | 指标 | |||
1kV等级 | 10kV等级 | 20kV等级 | 35kV等级 | ||
工频电压试验 | kV | 2 | 42 | 50 | 95 |
雷电冲击电压试验 | kV | 4 | 75 | 95 | 185 |

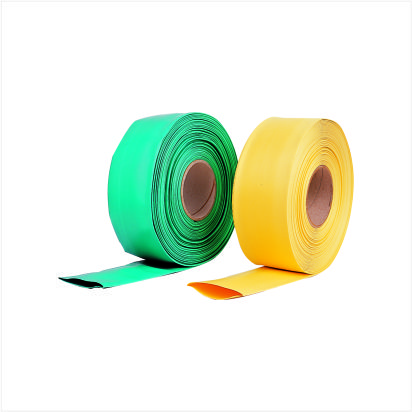

1kv连续母排保护热缩套管规格表：
规格 | 适用母排 (方形/圆形) | 供货内径 (mm) | 全缩后尺寸 (mm) | 标准包装 米/盘 | |
内径 | 壁厚 | ||||
1kV WMPG 30/15 | 30 | 31.5±1.0 | ≤15 | 0.95±0.15 | 50 |
1kV WMPG 35/18 | 35 | 36.5±1.5 | ≤18 | 1.00±0.15 | 50 |
1kV WMPG 40/20 | 40 | 41.5±1.5 | ≤20 | 1.00±0.15 | 50 |
1kV WMPG 45/23 | 45 | 46.5±1.5 | ≤23 | 1.00±0.15 | 25 |
1kV WMPG 50/25 | 50 | 51±2.0 | ≤25 | 1.00±0.15 | 25 |
1kV WMPG 60/30 | 60 | 60±3.0 | ≤30 | 1.30±0.20 | 25 |
1kV WMPG 65/33* | 60 | 65±3.0 | ≤33 | 1.30±0.20 | 25 |
1kV WMPG 70/35 | 70 | 70±3.0 | ≤35 | 1.30±0.20 | 25 |
1kV WMPG 75/38* | 75 | 75±3.0 | ≤38 | 1.30±0.20 | 25 |
1kV WMPG 80/40 | 80/100 | 80±3.0 | ≤40 | 1.46±0.20 | 25 |
1kV WMPG 85/43* | 80/100 | 85±3.0 | ≤43 | 1.46±0.20 | 25 |
1kV WMPG 90/45 | 100 | 90±4.0 | ≤45 | 1.46±0.20 | 25 |
1kV WMPG 100/50 | 100/120 | 100±4.0 | ≤50 | 1.46±0.20 | 25 |
1kV WMPG 120/60 | 150 | 120±4.0 | ≤60 | 1.46±0.20 | 25 |
1kV WMPG 150/75 | 180 | 150±4.0 | ≤75 | 1.46±0.20 | 25 |
1kV WMPG 180/90 | MAX | 180±4.0 | ≤90 | 1.46±0.20 | 25 |
1kV WMPG 210/105* | MAX | 210±4.0 | ≤105 | 1.46±0.20 | 25 |
1kV WMPG 230/115* | MAX | 230±4.0 | ≤115 | 1.46±0.20 | 25 |
1kV WMPG 250/125* | MAX | 250±5.0 | ≤125 | 1.46±0.20 | 25 |
说明：带*号的规格表示不做库存，需要下订单特殊定做。
10kv 连续母排保护热缩套管规格表
规格 | 适用母排 (方形/圆形) | 供货内径 (mm) | 全缩后尺寸 (mm) | 标准包装 米/盘 | |
内径 | 壁厚 | ||||
10kV WMPG 15/8 | 15/12 | 15±0.8 | ≤8 | 2.10±0.30 | 25 |
10kV WMPG 20/10 | 20/15 | 20±0.8 | ≤10 | 2.10±0.30 | 25 |
10kV WMPG 25/12 | 25/18 | 25±0.8 | ≤12 | 2.10±0.30 | 25 |
10kV WMPG 30/15 | 30/20 | 30±0.8 | ≤15 | 2.10±0.30 | 25 |
10kV WMPG 40/20 | 40/30 | 40±1.0 | ≤20 | 2.30±0.30 | 25 |
10kV WMPG 50/25 | 50/35 | 50±2.0 | ≤25 | 2.30±0.30 | 25 |
10kV WMPG 60/30 | 60/45 | 60±3.0 | ≤30 | 2.30±0.30 | 25 |
10kV WMPG 65/33* | 65/45 | 65±3.0 | ≤33 | 2.30±0.30 | 25 |
10kV WMPG 70/35 | 70/50 | 70±3.0 | ≤35 | 2.30±0.30 | 25 |
10kV WMPG 75/38* | 75/50 | 75±3.0 | ≤38 | 2.30±0.30 | 25 |
10kV WMPG 80/40 | 80/55 | 80±3.0 | ≤40 | 2.30±0.30 | 25 |
10kV WMPG 85/43* | 80/65 | 85±3.0 | ≤43 | 2.40±0.30 | 25 |
10kV WMPG 100/50 | 100/75 | 100±4.0 | ≤50 | 2.40±0.30 | 25 |
10kV WMPG 120/60 | 120/85 | 120±4.0 | ≤60 | 2.40±0.30 | 25 |
10kV WMPG 150/75 | 150/105 | 150±4.0 | ≤75 | 2.40±0.30 | 25 |
10kV WMPG 180/90 | 180/120 | 180±5.0 | ≤90 | 2.40±0.30 | 25 |
10kV WMPG 210/105* | 210/140 | 210±5.0 | ≤105 | 2.40±0.30 | 20 |
10kV WMPG 230/115 | 230/150 | 230±5.0 | ≤115 | 2.40±0.30 | 20 |
10kV WMPG 250/125* | 250/180 | 250±5.0 | ≤125 | 2.40±0.30 | 20 |
10kV WMPG 300/150* | 300/210 | 300±5.0 | ≤150 | 2.40±0.30 | 15 |
备注：带*号的规格表示不做库存，需要下订单特殊定做。
20kv 连续母排保护热缩套管规格表
规格 | 适用母排 (方形/圆形) | 供货内径 (mm) | 全缩后尺寸 (mm) | 标准包装 米/盘 | |
内径 | 壁厚 | ||||
20kV WMPG 15/8 | 15/12 | 15±0.8 | ≤8 | 2.50±0.20 | 20 |
20kV WMPG 20/10 | 20/15 | 20±0.8 | ≤10 | 2.50±0.20 | 20 |
20kV WMPG 25/13 | 25/18 | 25±0.8 | ≤13 | 2.50±0.20 | 20 |
20kV WMPG 30/15 | 30/20 | 30±0.8 | ≤15 | 2.50±0.20 | 20 |
20kV WMPG 40/20 | 40/30 | 40±1.0 | ≤20 | 2.80±0.30 | 25 |
20kV WMPG 50/25 | 50/35 | 50±2.0 | ≤25 | 2.80±0.30 | 25 |
20kV WMPG 60/30 | 60/45 | 60±3.0 | ≤30 | 2.80±0.30 | 25 |
20kV WMPG 65/33* | 65/45 | 65±3.0 | ≤33 | 2.80±0.30 | 25 |
20kV WMPG 70/35 | 70/50 | 70±3.0 | ≤35 | 2.80±0.30 | 25 |
10kV WMPG 75/38 | 75/50 | 75±3.0 | ≤38 | 2.80±0.30 | 25 |
20kV WMPG 80/40 | 80/55 | 80±3.0 | ≤40 | 2.80±0.30 | 25 |
20kV WMPG 85/43* | 80/65 | 85±3.0 | ≤43 | 2.80±0.30 | 25 |
20kV WMPG 100/50 | 100/75 | 100±4.0 | ≤50 | 2.80±0.30 | 25 |
20kV WMPG 120/60 | 120/85 | 120±4.0 | ≤60 | 2.80±0.30 | 25 |
20kV WMPG 150/75 | 150/105 | 150±4.0 | ≤75 | 2.80±0.30 | 25 |
20kV WMPG 180/90 | 180/120 | 180±5.0 | ≤90 | 2.80±0.30 | 25 |
20kV WMPG 210/105* | 210/140 | 210±5.0 | ≤105 | 2.80±0.30 | 20 |
20kV WMPG 230/115* | 230/150 | 230±5.0 | ≤115 | 2.80±0.30 | 20 |
说明：带*号的规格表示不做库存，需要下订单特殊定做。
35kv连续母排保护热缩套管规格表:
规格 | 适用母排 (方排) | 供货内径 (mm) | 全缩后尺寸 (mm) | 标准包装 米/盘 | |
内径 | 壁厚 | ||||
35kV WMPG 15/8 | 15/12 | 15±1.0 | ≤8.0 | 4.00±0.30 | 15 |
35kV WMPG 20/10 | 20/15 | 20±1.0 | ≤10.0 | 4.00±0.30 | 15 |
35kV WMPG 30/15 | 30 | 30±1.0 | ≤15.0 | 4.00±0.30 | 15 |
35kV WMPG 35/18 | 30/40 | 35±1.0 | ≤18.0 | 4.00±0.30 | 15 |
35kV WMPG 40/20 | 40 | 40±1.0 | ≤20.0 | 4.00±0.30 | 15 |
35kV WMPG 50/25 | 50 | 50±2.0 | ≤25.0 | 4.00±0.30 | 15 |
35kV WMPG 60/30 | 60 | 60±2.0 | ≤30.0 | 4.00±0.30 | 15 |
35kV WMPG 65/33* | 60/70 | 65±2.0 | ≤33.0 | 4.00±0.30 | 15 |
35kV WMPG 70/35 | 70 | 70±2.0 | ≤35.0 | 4.00±0.30 | 15 |
35kV WMPG 75/38* | 70/80 | 75±2.0 | ≤38.0 | 4.00±0.30 | 15 |
35kV WMPG 80/40 | 80/100 | 80±4.0 | ≤40.0 | 4.00±0.30 | 15 |
35kV WMPG 100/50 | 100/120 | 100±4.0 | ≤50.0 | 4.00±0.30 | 15 |
35kV WMPG 120/60 | 150 | 120±4.0 | ≤60.0 | 4.00±0.30 | 15 |
35kV WMPG 150/75 | 180 | 150±4.0 | ≤75.0 | 4.00±0.30 | 15 |
35kV WMPG 180/90* | MAX | 180±5.0 | ≤90.0 | 4.00±0.30 | 15 |
35kV WMPG 210/105* | MAX | 210±5.0 | ≤105.0 | 4.00±0.30 | 15 |
35kV WMPG 230/115* | MAX | 230±5.0 | ≤115.0 | 4.00±0.30 | 15 |
35kV WMPG 250/125* | MAX | 250±5.0 | ≤125.0 | 4.00±0.30 | 15 |
35kV WMPG 300/150* | MAX | 300±5.0 | ≤150.0 | 4.00±0.30 | 15 |
说明：带*号的规格表示不做库存，需要下订单特殊定做。
